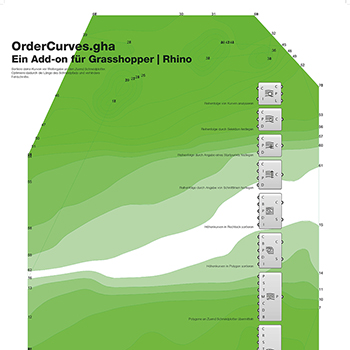

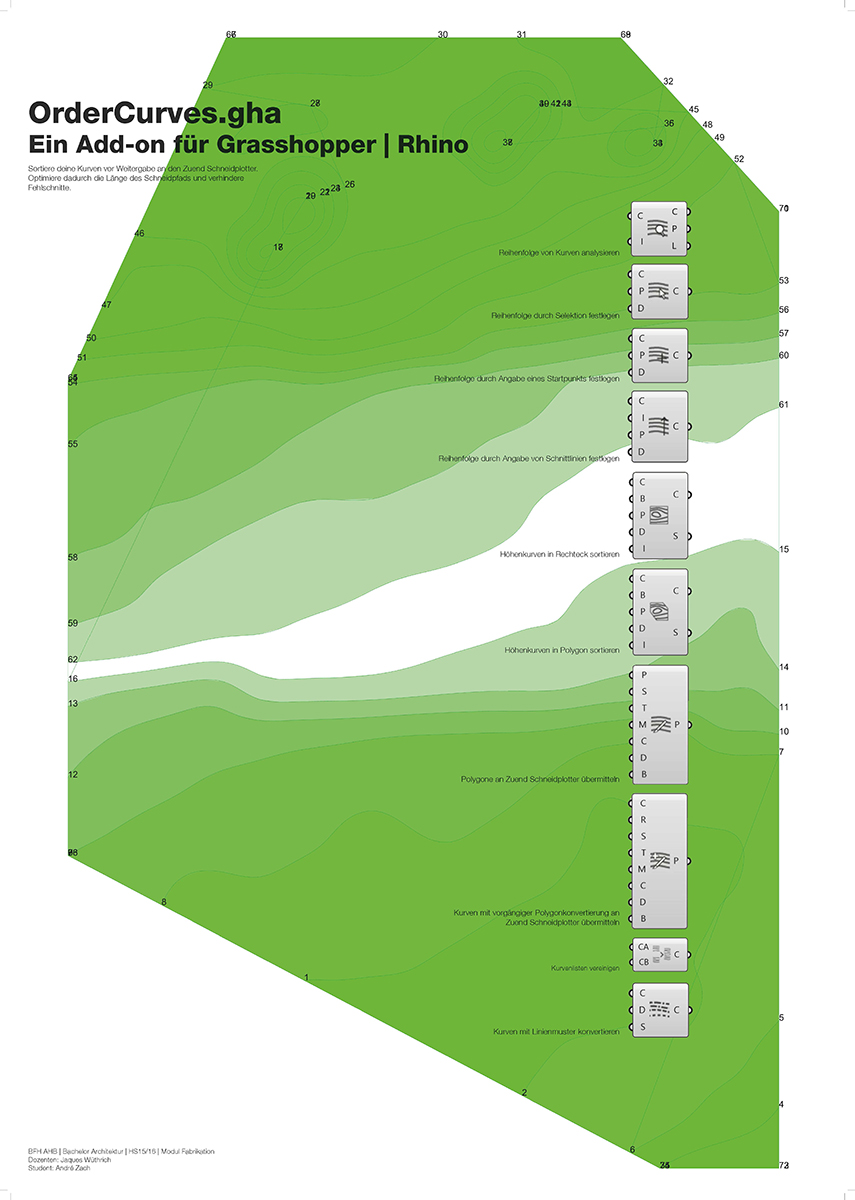

OrderCurves, Grasshopper Add-On

Die Ansteuerung des Schneidplotters erfolgt über eine spezifische Printer- und Frässoftware namens CAMOD. Die Grundlagedaten werden durch die Studenten weitgehend in der CAD Umgebung oder bevorzugt über Rhinoceros erarbeitet. Als Grundlage für die Printsoftware wird schlussendlich eine DXF-Datei benötigt.
Damit der Import/Export reibungslos funktioniert sind in der CAD Umgebung bzw. Rhinoceros aber auch auf Seiten der Printsoftware diverse Einstellung vorzunehmen (Strichstärken, Beschriftung Layer, Polygonkurven zerlegen, usw.).

Dieser Prozess ist bei unregelmässiger Anwendung fehleranfällig und aber auch zeitintensiv.

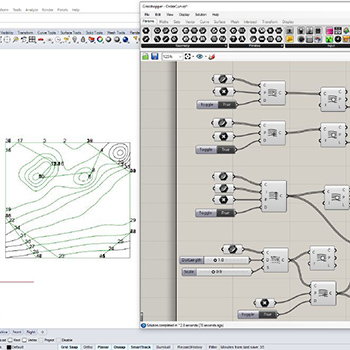

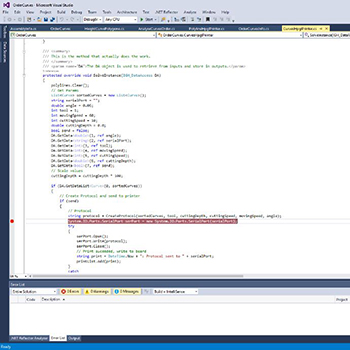

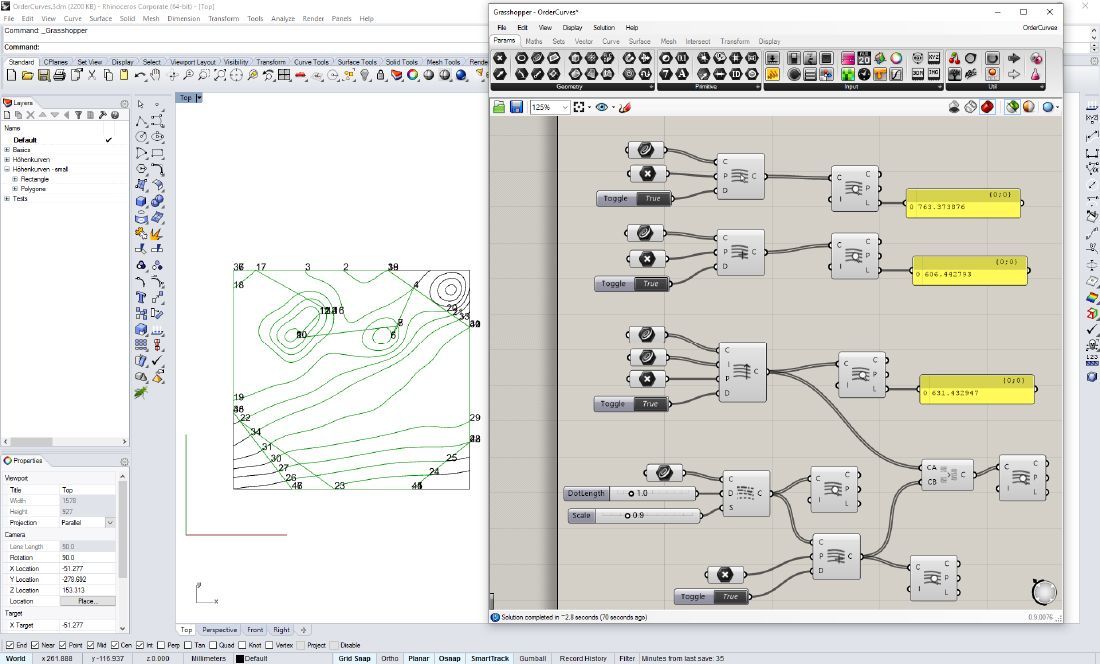

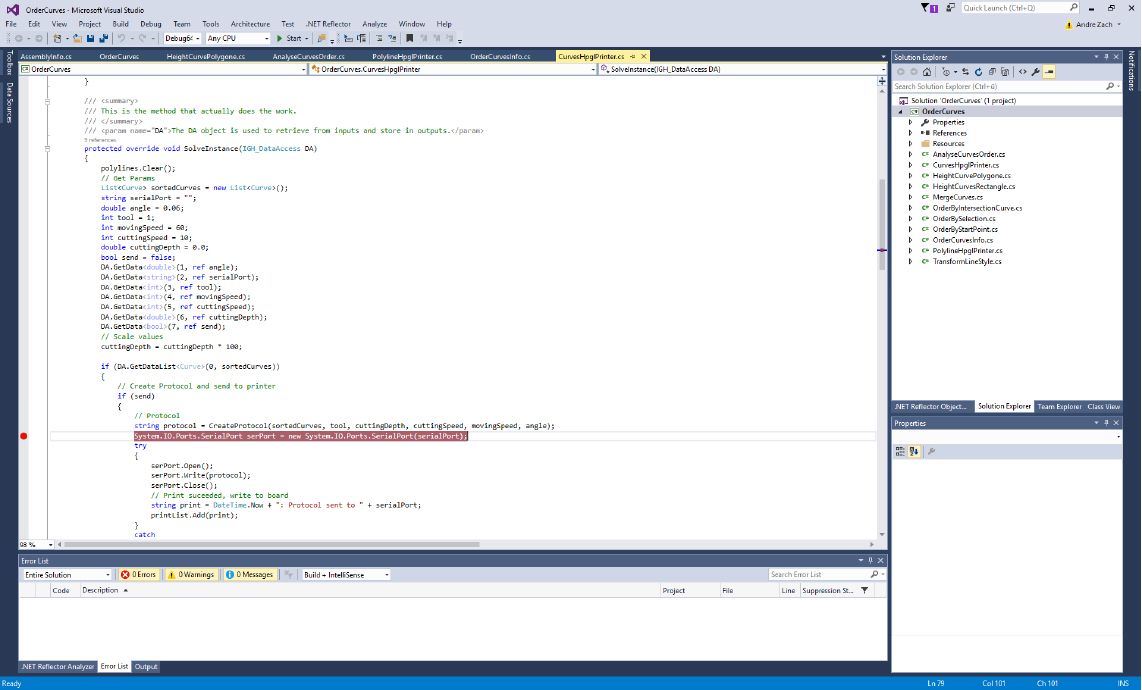

Im Rahmen des Modul Fabrikation II an der AHB Burgdorf wurde eine Add-On für Grasshopper resp. Rhinoceros entwickelt. Dieses ermöglicht die Sortierung und Konfiguration des Schneidvorgangs inkl. direkter Ansteuerung des Schneidplotters Zuend HP-GL.
